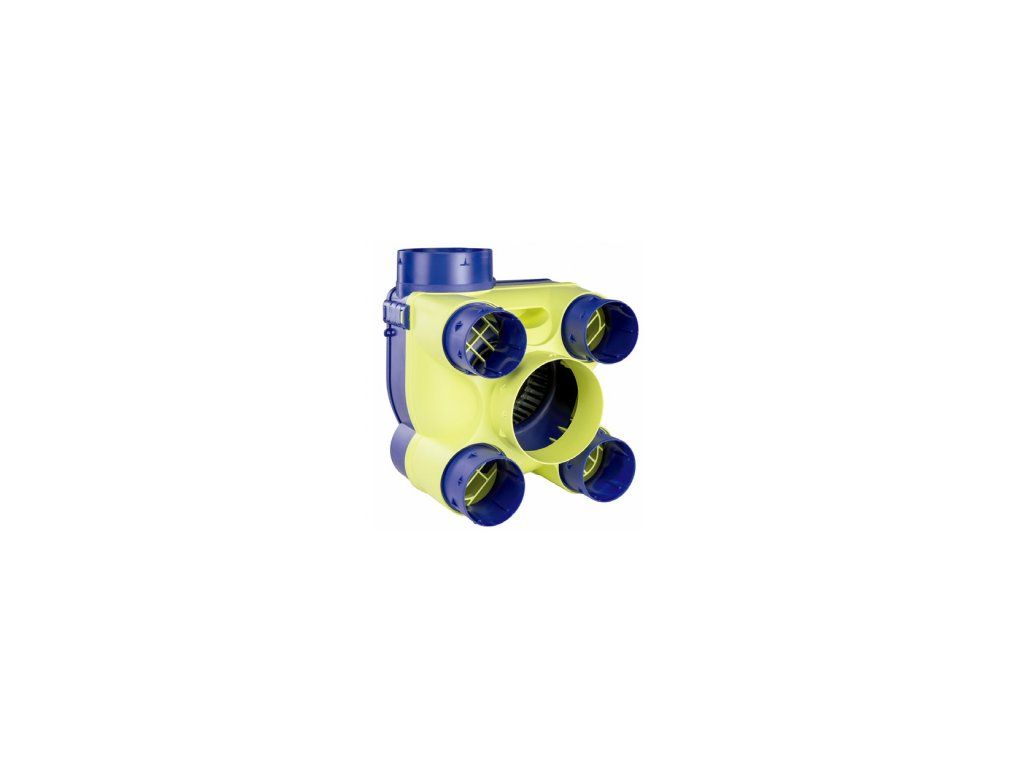

VENTURIA malý radiální ventilátor s regulátorem průtoku

Skříň

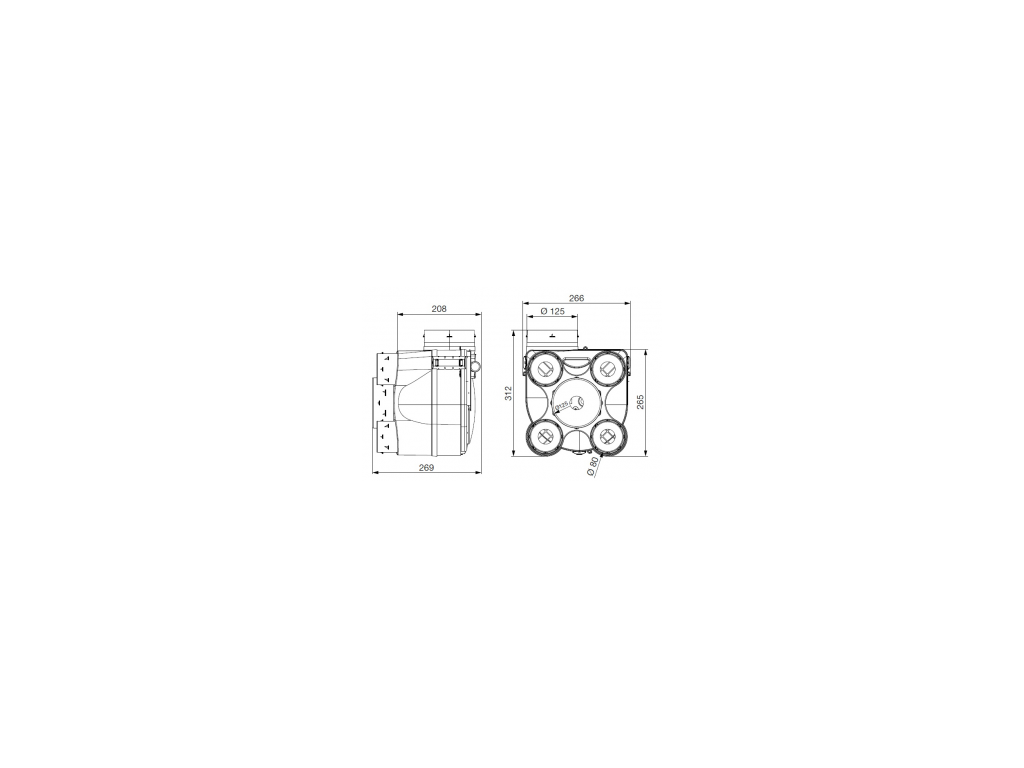

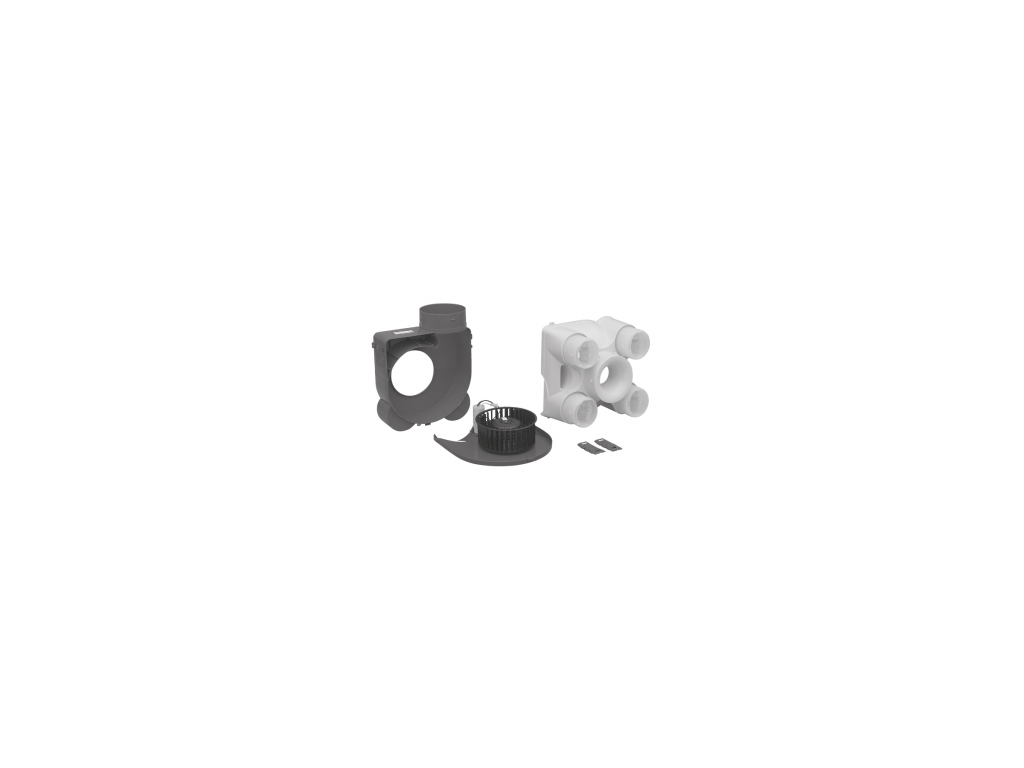

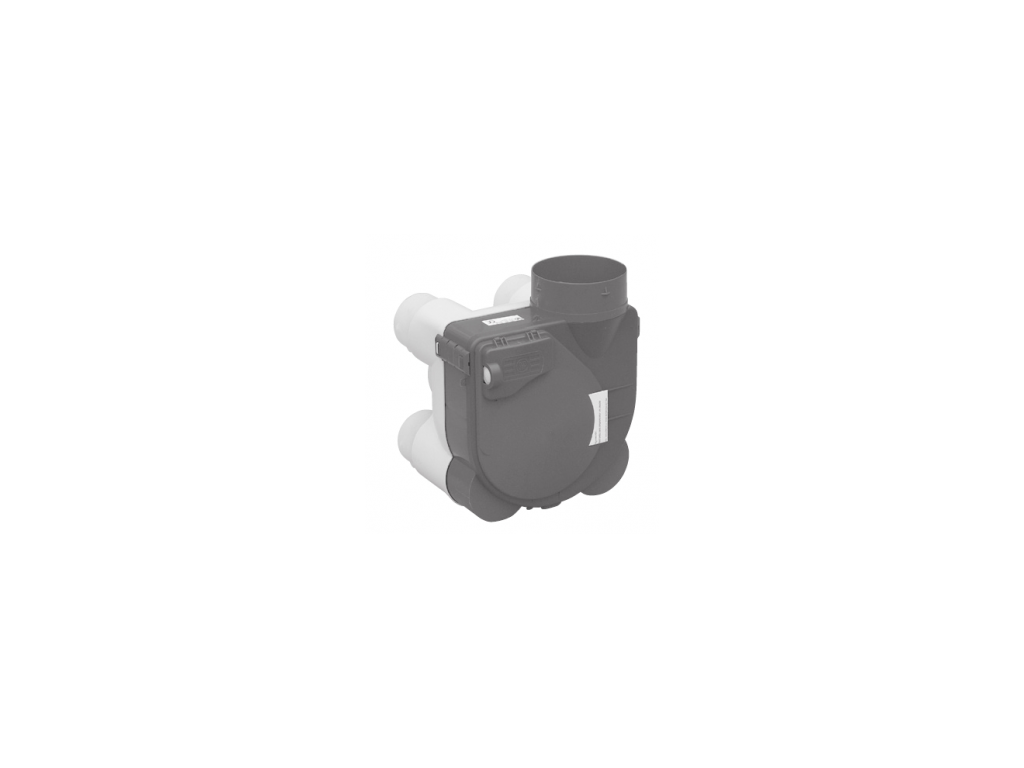

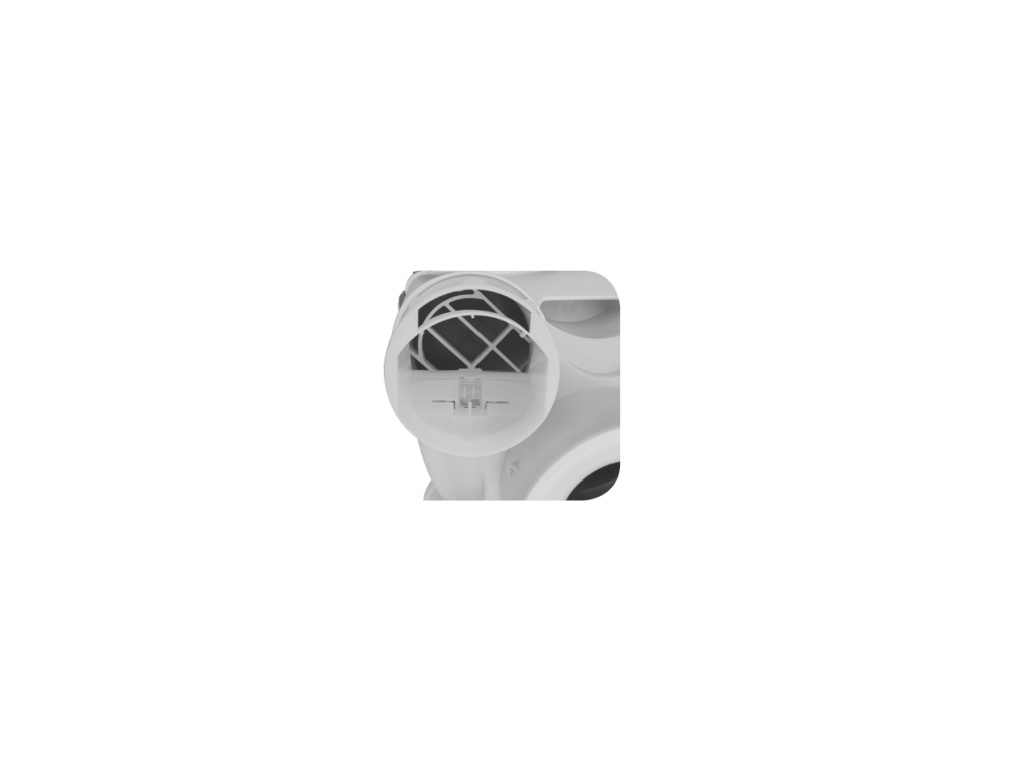

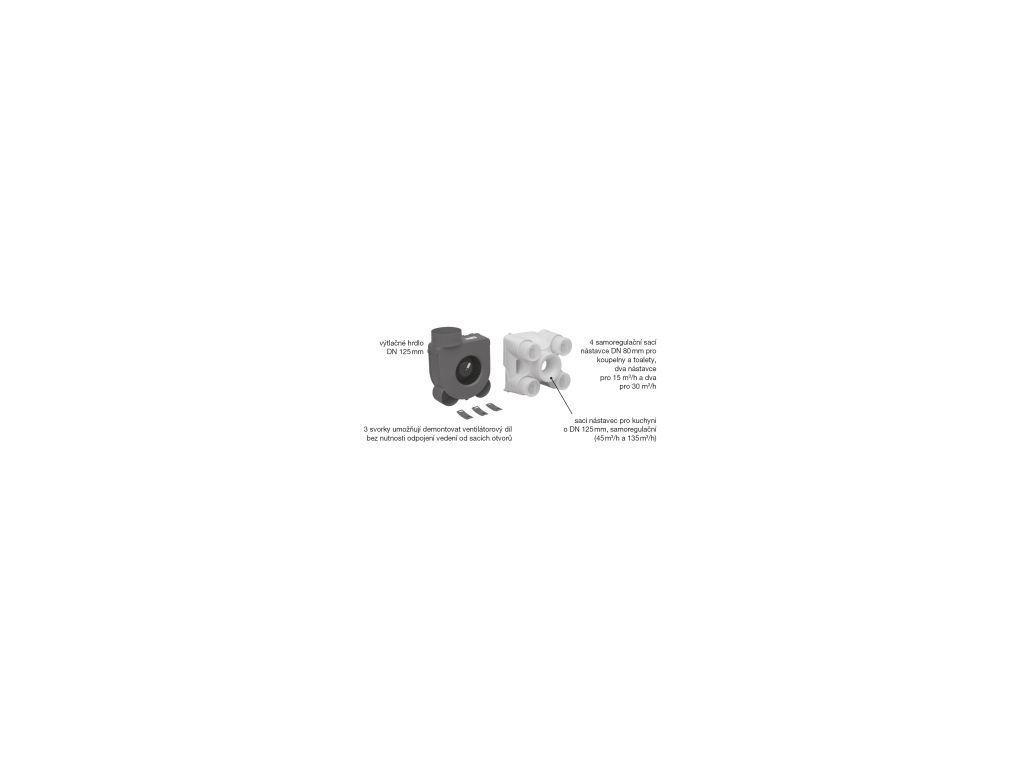

Skříň je vyrobena z nárazuvzdorného plastu. Skříň se skládá ze dvou částí spojených 3 sponami a tělesem ventilátoru. Díky tomu lze skříň otevřít a těleso ventilátoru s motorem snadno vyjmout pro účely čištění a revizí bez nutnosti odpojení potrubí. Na jedné části skříně jsou 4 sací hrdla DN 80 mm a 1 sací hrdlo DN 125 mm. Výtlačné hrdlo je součástí druhé části skříně a má DN 125/160 mm. Tři sací nástavce jsou určené pro odvod z toalet a koupelen. Minimálně jedno sací hrdlo je vždy zaslepeno. Sací nástavec DN 125 mm je samoregulační, určený pro odvod z kuchyní.

Oběžné kolo

Oběžné kolo je radiální, s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené.

Motor

Motor je asynchronní s vnějším rotorem. Motor má tepelnou ochranu proti přehřátí. Izolace je třídy B. Provozní teplota okolí je -20˚ až +50 ˚C. Krytí IP44.

El. připojení

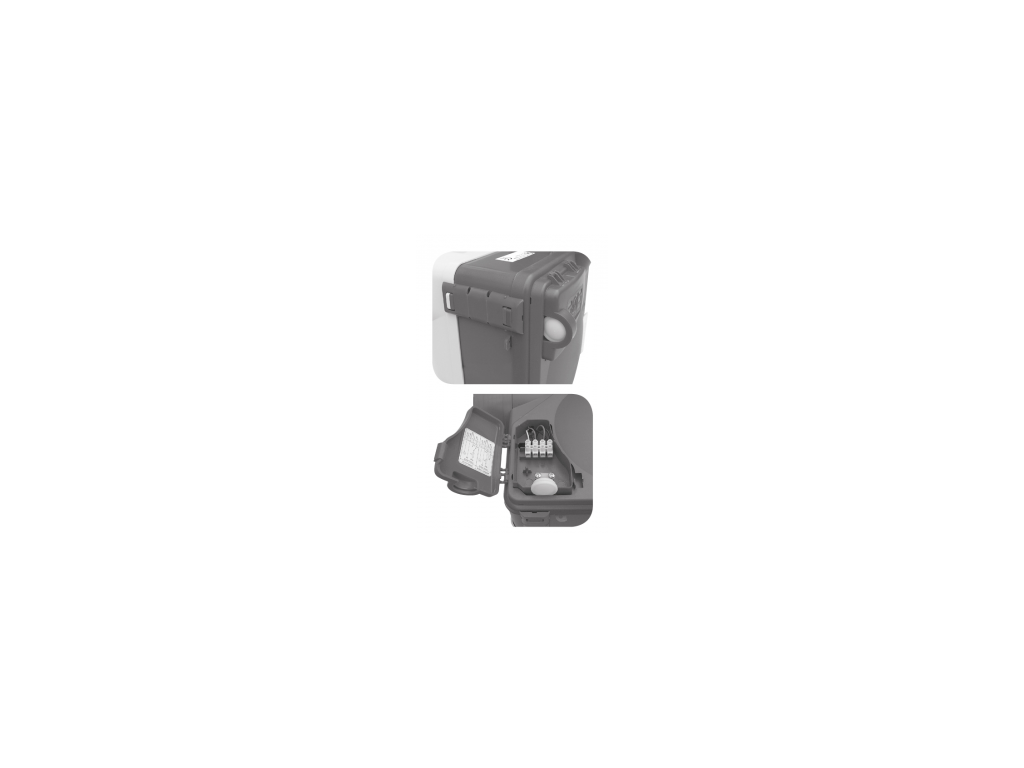

Ventilátor obsahuje svorkovnici, která je přístupná pod otevíracím krytem na boku skříně.

Regulace

Ventilátory jsou standardně 1-rychlostní.

Montáž

Ventilátor se zavěšuje lanky na strop. Podle požadovaného počtu sacích hrdel se odstraní přebytečné záslepky.

Pokyny

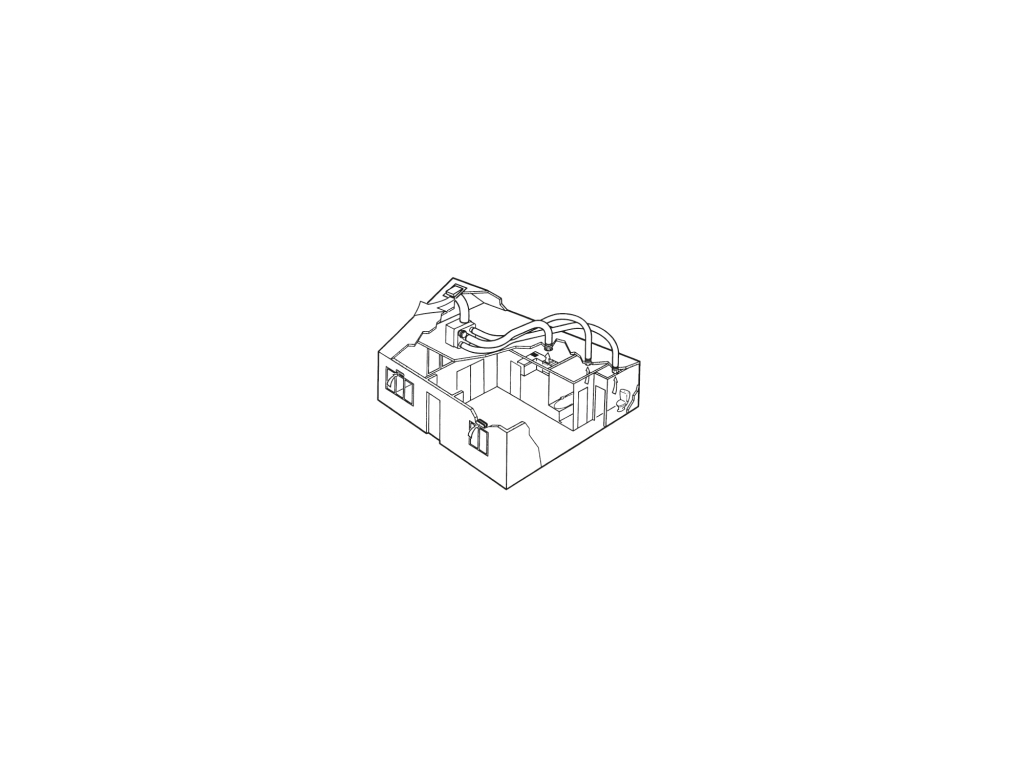

Ventilátory jsou určeny jako centrální odvětrání pro rodinné domky, sociální zařízení, kanceláře a menší provozovny. Výhodně lze při instalaci do podhledu použít flexohadice a talířové ventily. Ventilátory lze též použít ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
