TH 500/160 3V IP44 střešní tříotáčkový ventilátor

Skříň

Skříně ventilátorů TH 500 až TH 800 jsou vyrobeny z plastu, podstavec a stříška z ocelového plechu opatřeného černým epoxidovým lakem.

Oběžné kolo

Diagonální oběžné kolo je vyrobeno z odolného ABS plastu.

Motor

je asynchronní s kotvou nakrátko, s trojím vinutím pro troje otáčky. Motory jsou vybaveny tepelnou pojistkou. Kuličková ložiska s tukovou náplní na dobu životnosti. Třída izolace F, krytí IP44.

Svorkovnice

je umístěna na skříni ventilátoru, obsahuje rozběhový kondenzátor.

Montáž

Střešní ventilátory TH se montují základnou na vodorovné střešní konstrukce nebo zděné sokly. Dále je možno použít sokly JMS a JBS.

Regulace otáček

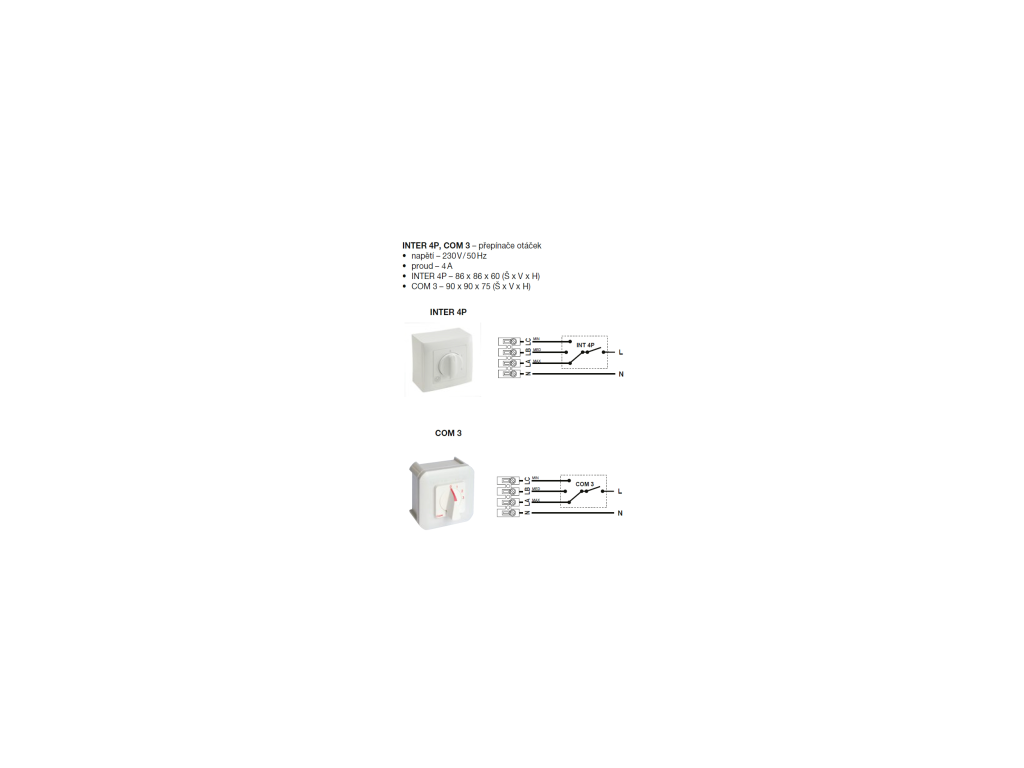

se provádí standardně přepínačem, při požadavku na plynulou regulaci změnou napětí elektronickými nebo transformátorovými regulátory. Při použití elektronických fázově řízených regulátorů se může projevit parazitní hluk. V tom případě je nutno použít transformátorovou regulaci.

Směr průtoku

Průtok vzdušiny je možno změnit otočením ventilátorového dílu s motorem a oběžným kolem po povolení a sejmutí stahovacích objímek.

Pokyny

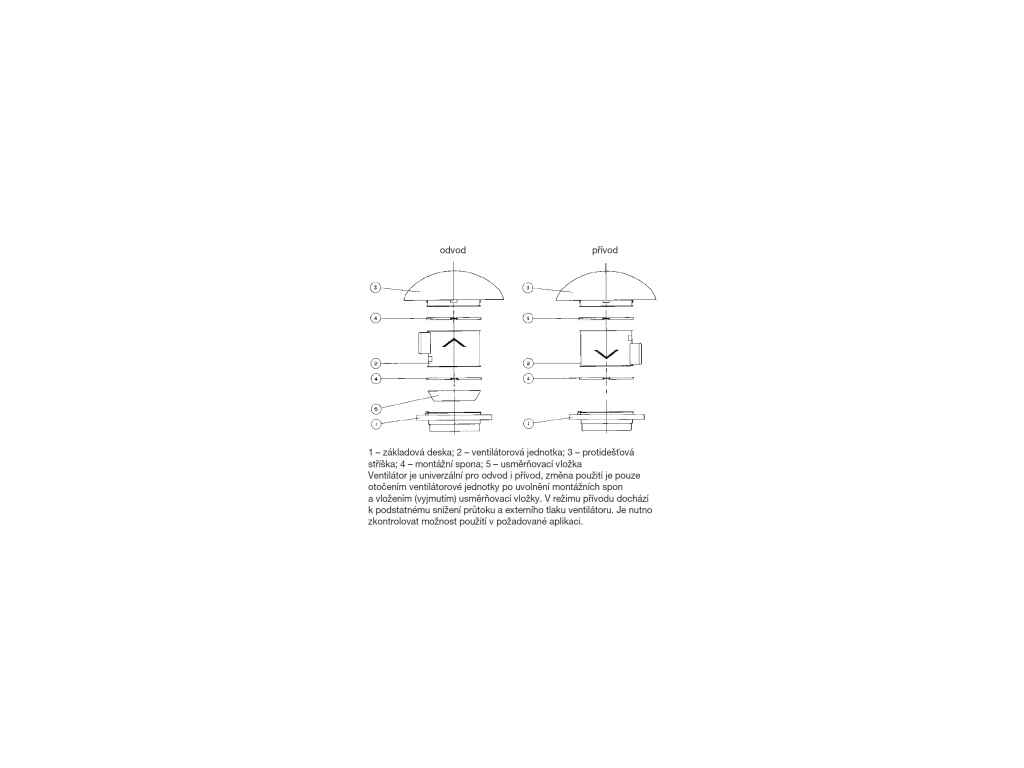

Ventilátor je univerzální pro odvod i přívod, změna použití je pouze otočením ventilátorové jednotky po uvolnění montážních spon a vložením (vyjmutím) usměrňovací vložky.
