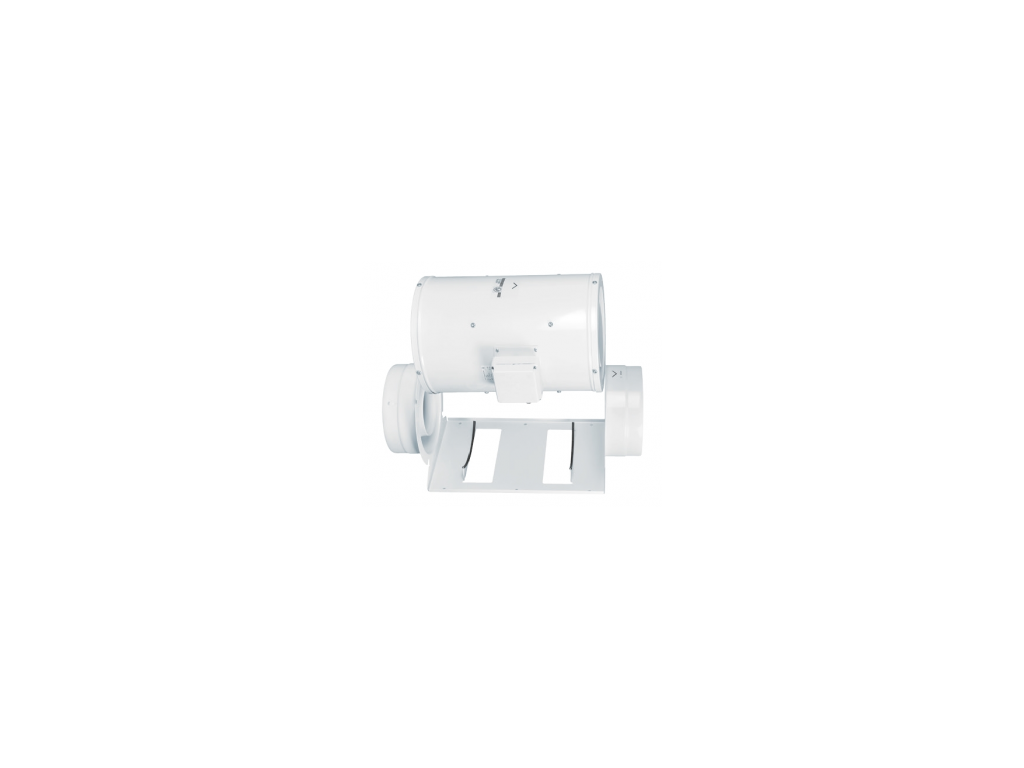

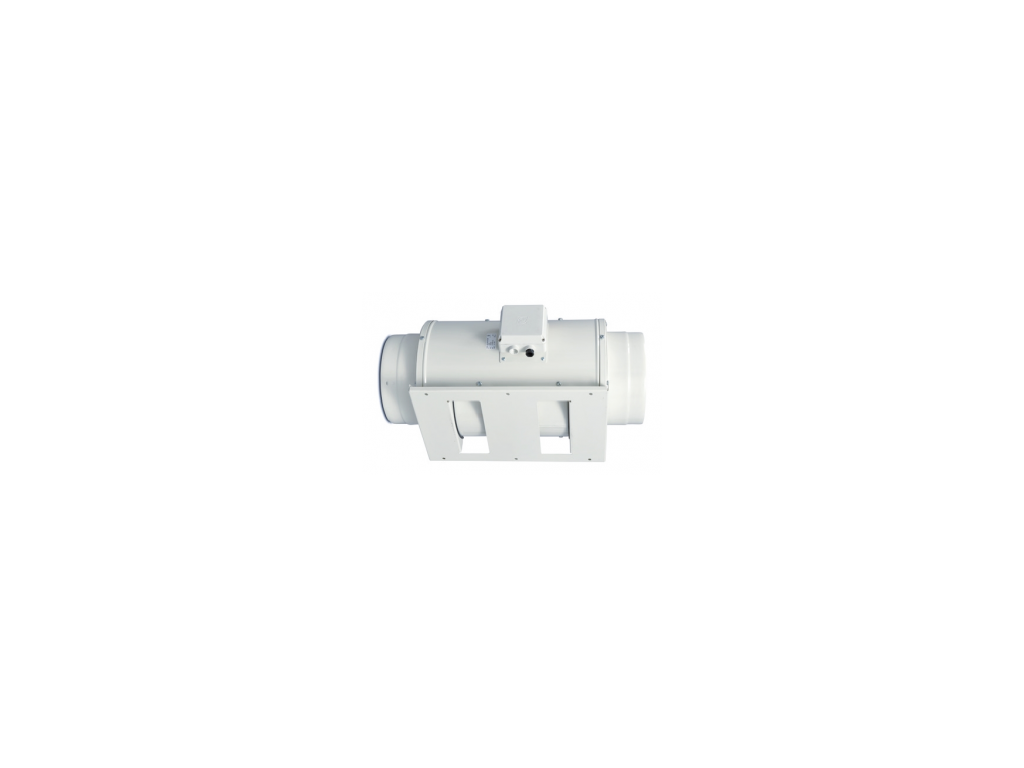

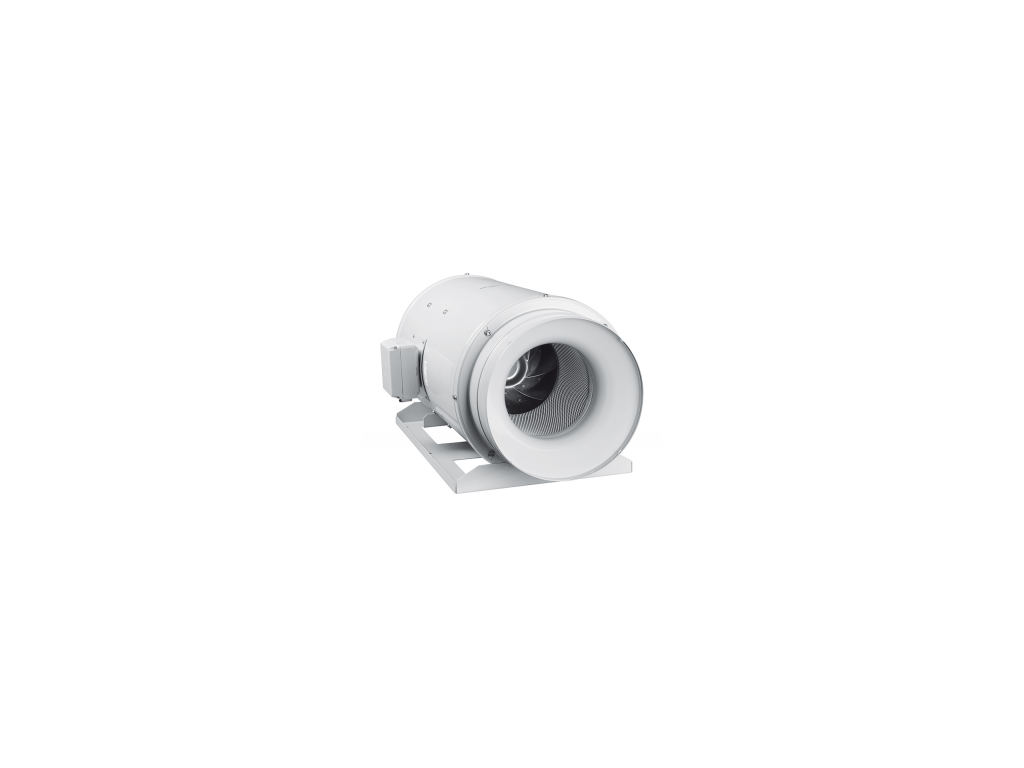

TD 1300/250 SILENT 3V - velmi tichý ventilátor do potrubí

Skříň

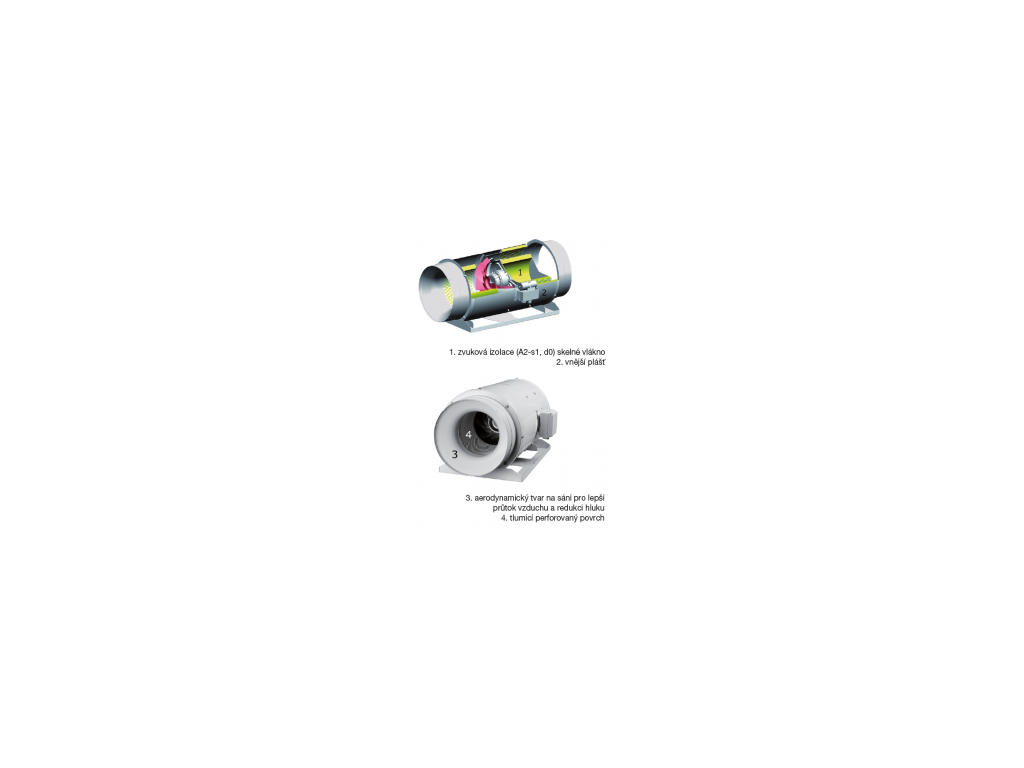

Skříň je vyrobena z kvalitního ocelového galvanizovaného plechu, opatřeného epoxidovým lakem. Skříň obsahuje zvukovou izolaci (skelné vlákno). Skládá se z montážní konzole pro montáž na zeď nebo strop, hlukového absorbéru a z motoru. Konstrukce umožňuje snadnou demontáž motorové části. Aerodynamické řešení sání zlepšuje a redukuje hluk.

Oběžné kolo

Oběžná kola jsou vyrobena z ocelového plechu.

Motor

Dvoupólový motor, jednofázový 230 V–50/60 Hz. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy B a pracovní teplotou -20 až +60 °C. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP44.

Svorkovnice

Svorkovnice je umístěna na skříni ventilátoru a je odnímatelná. Jednoduchá instalace a zapojení, krytí IP55.

Regulace otáček

U střídavých motorů s trojím vinutím se otáčky přepínají ve třech stupních pomocí regulátorů INTER 4P nebo COM 3. Lze též použít regulaci změnou napětí elektronickými regulátory RE (plynulá regulace) nebo transformátorovými regulátory REV (pětistupňová regulace).

Montáž

Montáž ventilátoru je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, doporučeno použít pružné připojení k potrubí.

Pokyny

Ventilátory typu TD SILENT jsou diagonální ventilátory, určené k montáži do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.
