SILENT ECO U 100 H radiální ventilátor pod omítku

Skříň

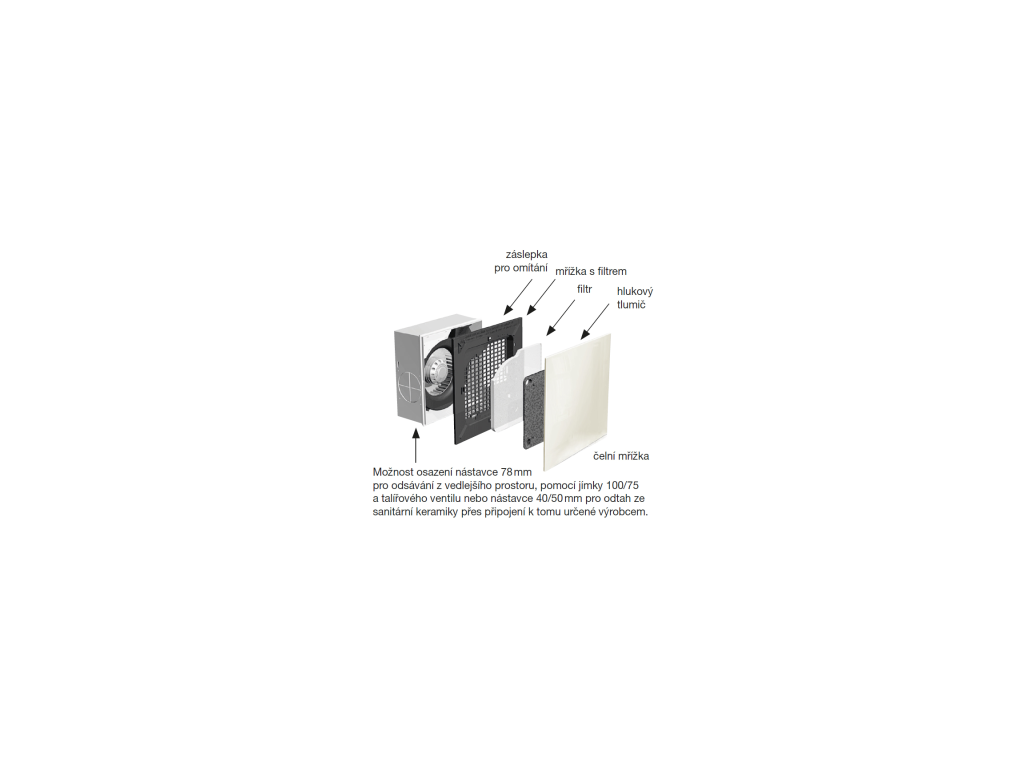

Skříň je z ABS, barva bílá RAL 9016. ECO-A má výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. ECO-U má výtlak dozadu (Z) nebo nahoru (H), pro potrubí s průměrem 75–80 mm. ECO-A F90 má výtlak zadního vývodu pro průměr 100 mm. Na výtlaku je zpětná klapka. Montáž je na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku.

Oběžné kolo

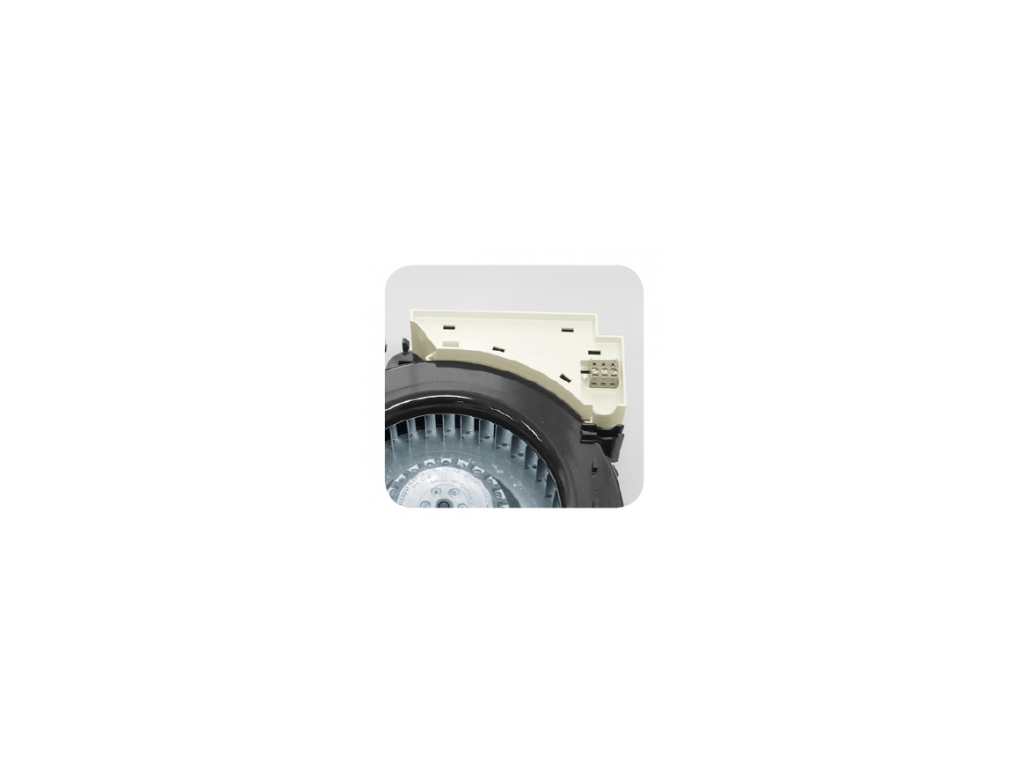

Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru.

Motor

Motor je asynchronní s vnějším rotorem, vysokou účinností a nízkou spotřebou. Motor má kuličková ložiska a je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 ?C. Krytí IPX5.

Svorkovnice

Svorkovnice je přístupná po demontáži čelní mřížky ve skříni ventilátoru.

Regulace otáček

Regulace otáček se provádí elektronickými regulátory. K dispozici jsou též dvourychlostní ventilátory ECO-U GL, ECO-A GL.

Varianty

• Z – zadní vývod (pouze provedení pod omítku U)
• H – horní vývod (pouze provedení pod omítku U)
• GL– dvouotáčkové provedení
• F90 – protipožární provedení

Montáž

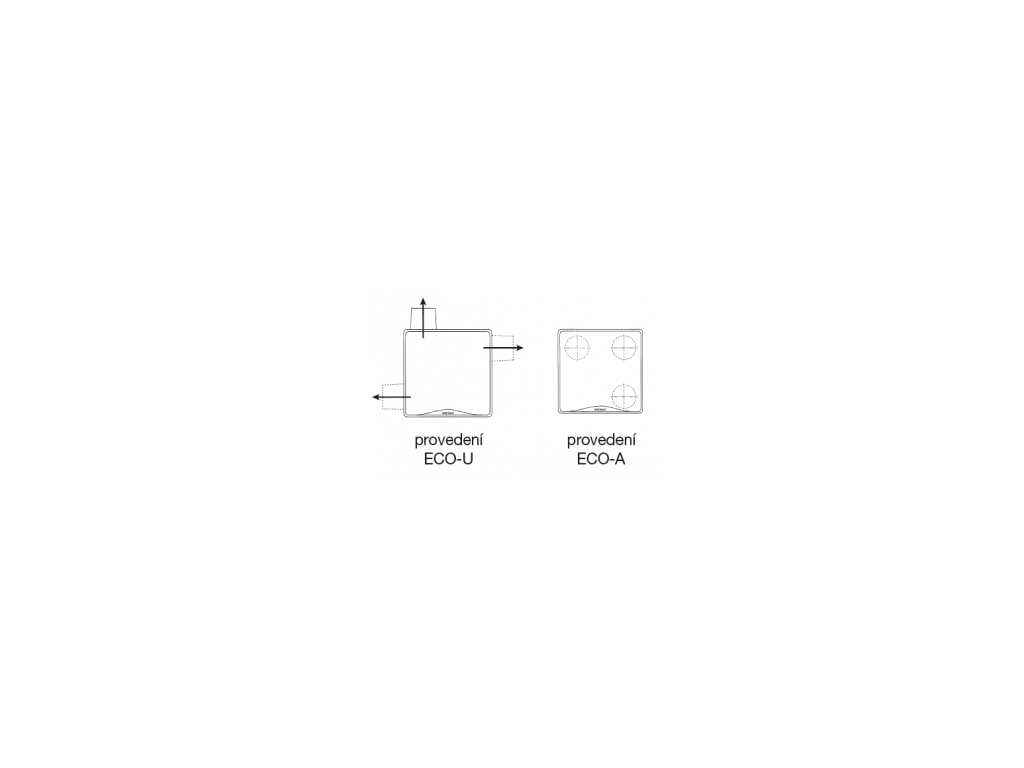

Montáž u ECO-U se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti znečištění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motor, ventilátor a čelní desku samostatně. Nepřesnost zazdění je možno vyrovnat pootočením čelní mřížky až o cca 10?. Montáž ECO-A se provádí na stěnu nebo na podhled.

Příslušenství

Provedení U neobsahuje nástavec pro odsávání vedlejších prostor, nutno objednat samostatně.

Pokyny

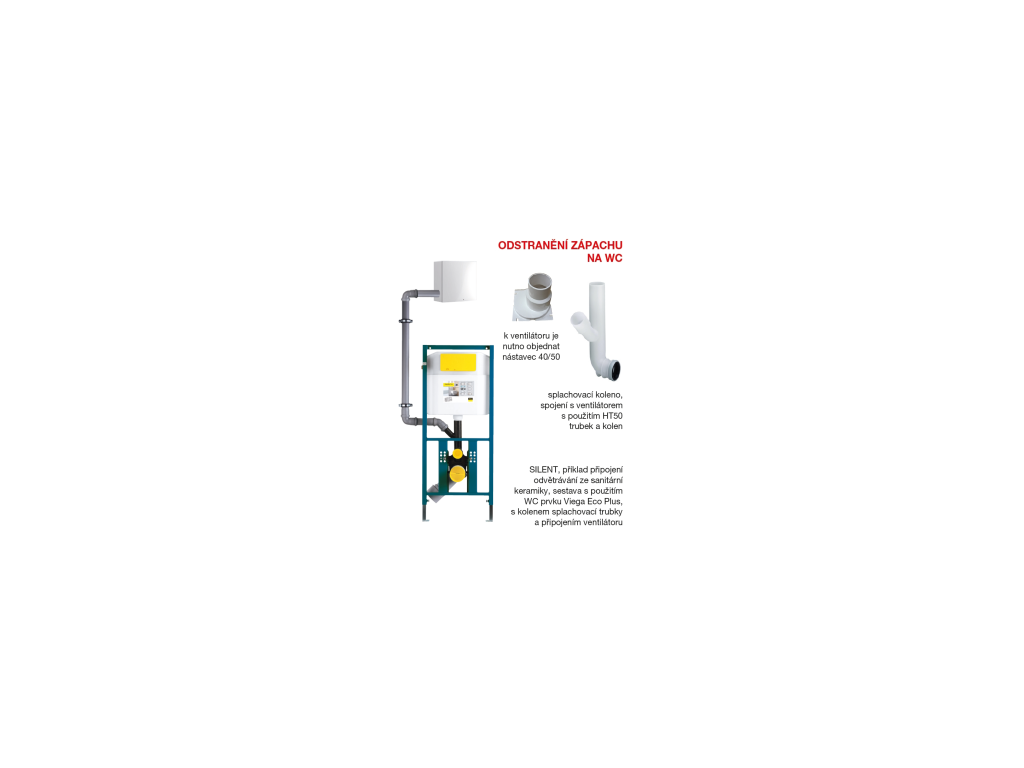

Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení a pro odvod pachů přímo ze sanitární keramiky.
