RSKW 125 těsná zpětná klapka

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořen rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka má dvoubřité těsnění pro utěsnění a fixaci v potrubí.

• vsuvná do kruhového potrubí
• provedení samotížné s magnetem
• vyrobena z plastu
• dvoubřité těsnění
• instalace přednostně svisle
• provozní teplota do 80 °C

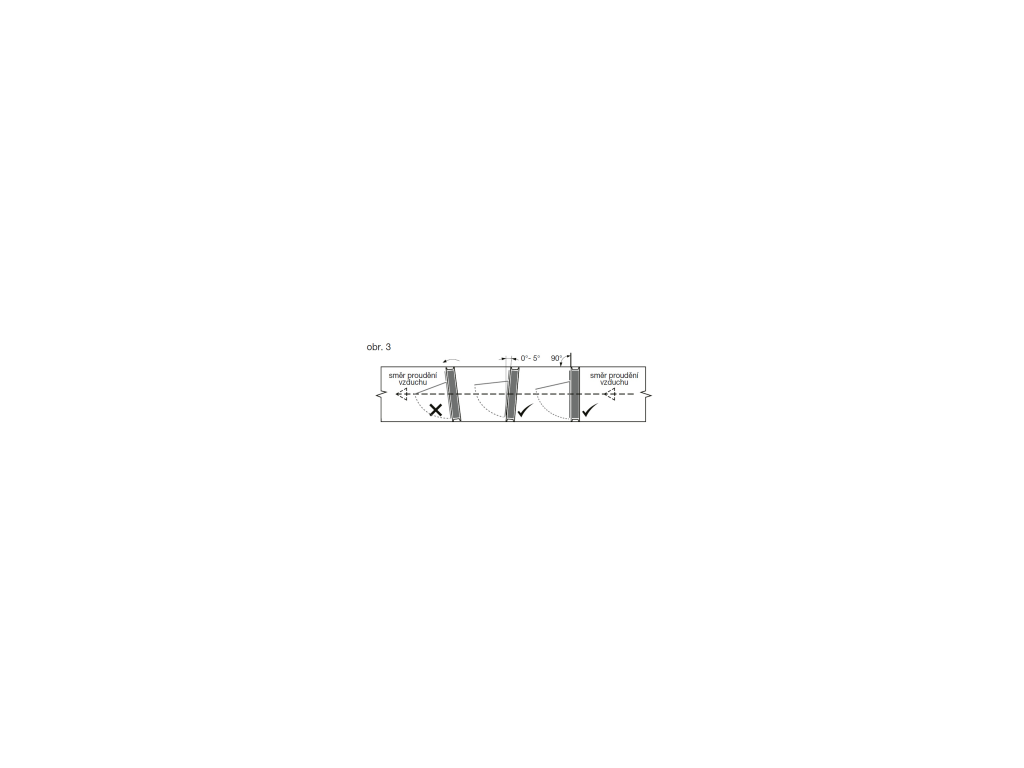

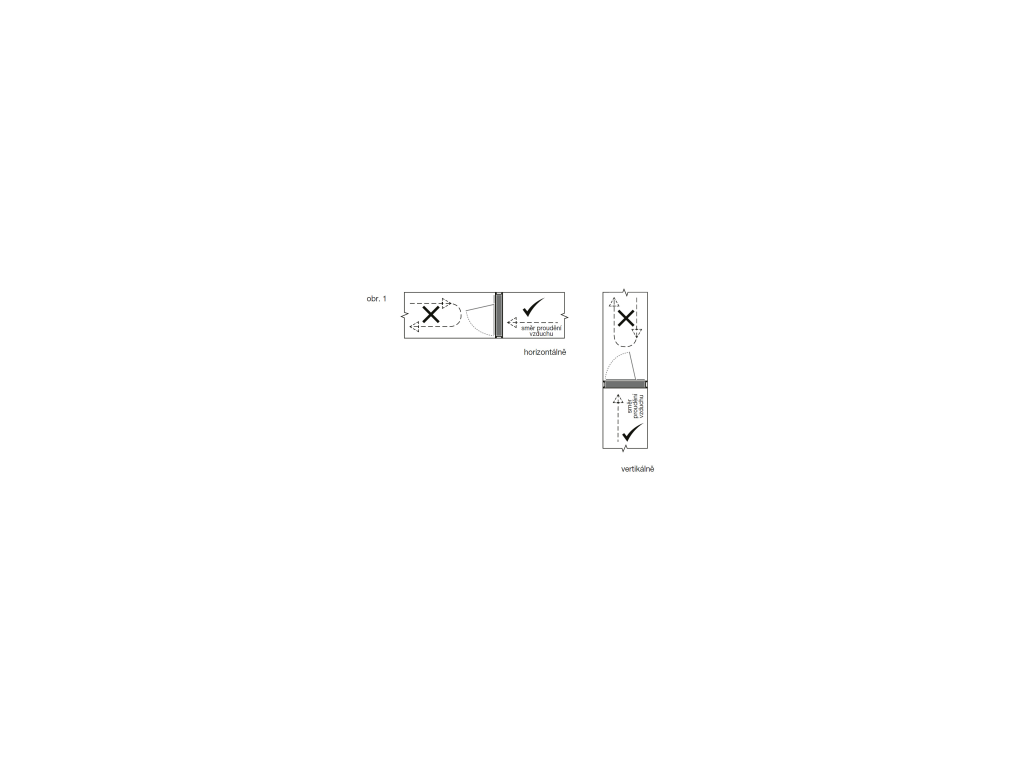

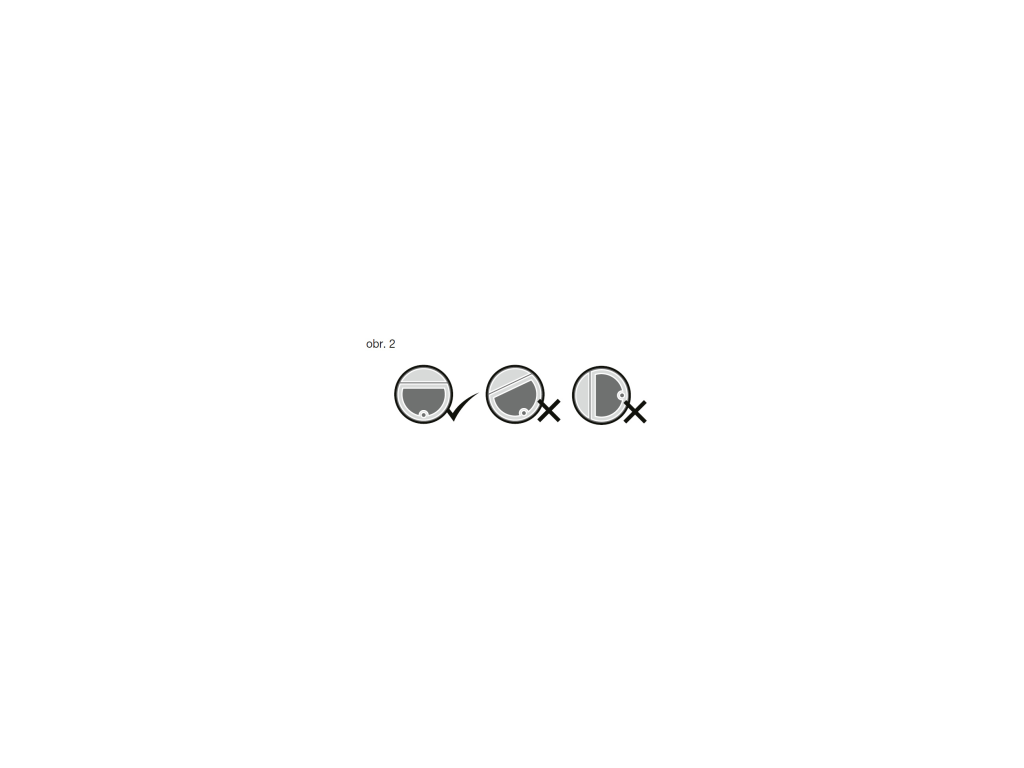

Pozor na směr proudění vzduchu (obr. 1). Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa otáčení zpětné klapky musí být vždy horizontálně. Pootočení osy zabrání správné funkci (obr. 2). Zpětnou klapku umístěte do potrubí kolmo, max. 0°– 5° proti směru proudění vzduchu (obr. 3). Pro zajištění servisu doporučujeme klapku montovat do servisního dílu RD - instabox.
