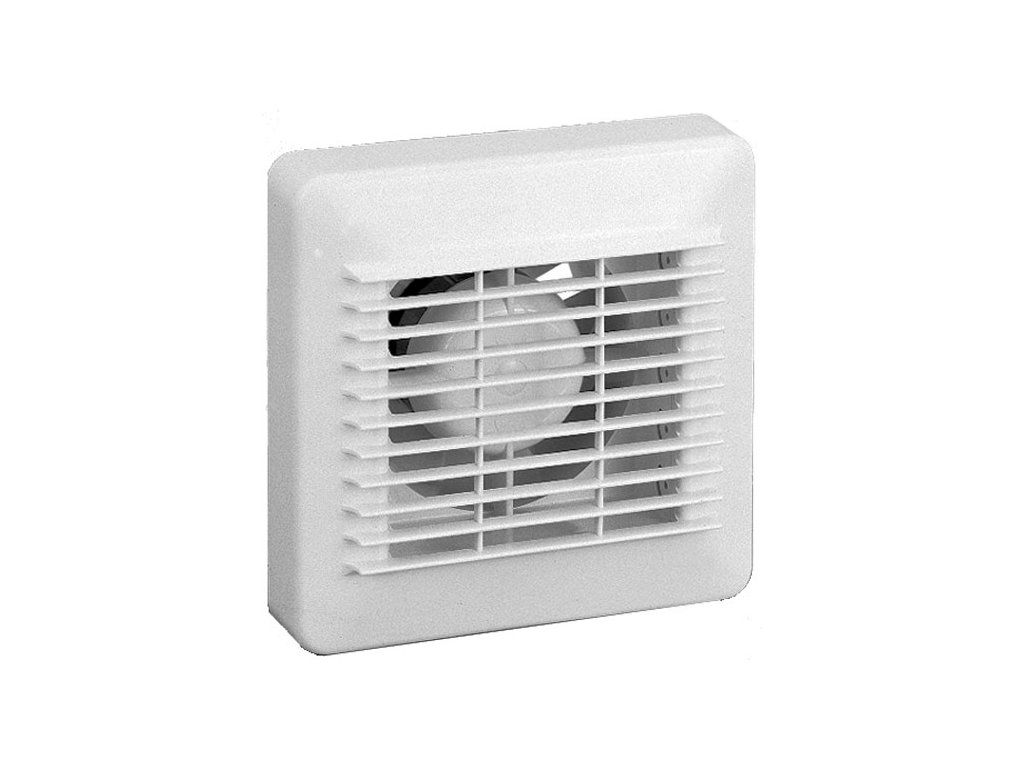

EDM 100 CTZ - automatická žaluzie, kuličková ložiska, zpožděný doběh

Skříň

Skříň je z kvalitního nárazuvzdorného plastu, barva je určena bílá. Skříň k montáži na stěnu.

Oběžné kolo

Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí.

Motor

Motor je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40 °C. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení a dvojitou izolaci. Krytí IP44, provedení H IP40, provedení 12 V IP57.

Svorkovnice

Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

Regulace otáček změnou napětí speciálními regulátory.

Hluk

Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.

Montáž

Montáž horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Provedení „Z“ bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.

Pokyny

Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přes stěnu. Ventilátory lze použít ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Varianty R a T je možné spouštět tlačítkem.
