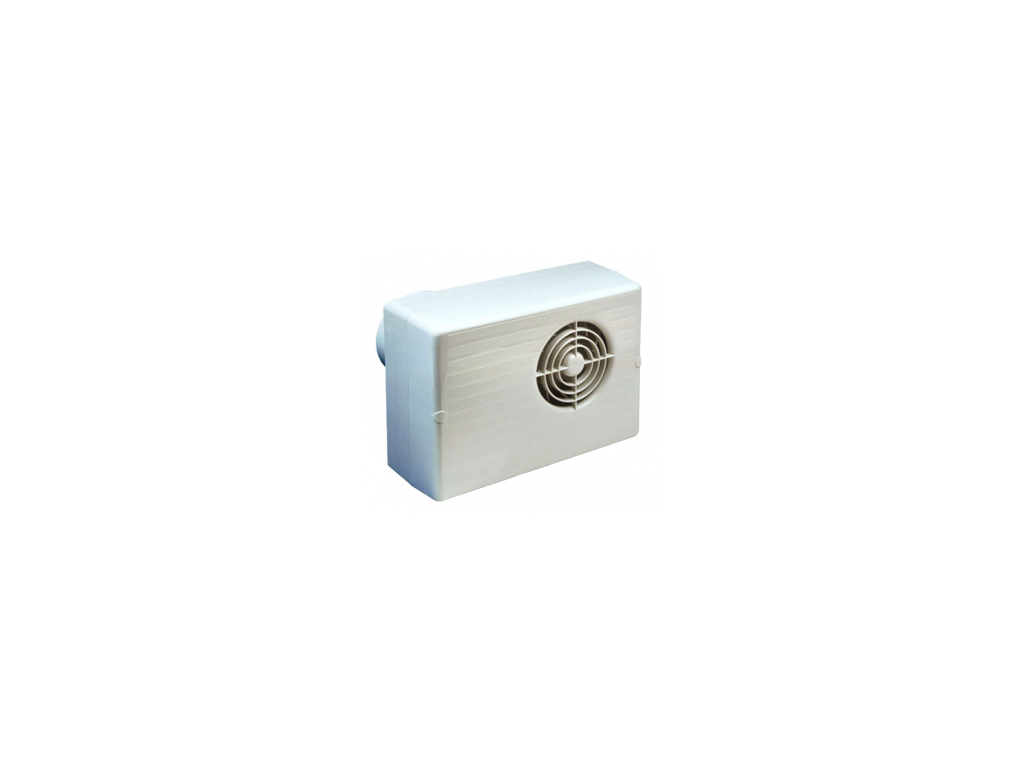

CF 200 P malý radiální ventilátor, tahový spínač

Skříň

je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu. Ve výtlaku ventilátoru je zpětná klapka.

Oběžné kolo

je radiální s dozadu zahnutými lopatkami, vyrobeno je z nárazuvzdorného plastu.

Motor

je asynchronní, se stíněným pólem a kluznými ložisky. Max. provozní teplota okolí je 40 °C. Provedení s dvojitou izolací a tepelnou ochranou. Krytí provedení P, PT IP24, ostatní IP44.

Svorkovnice

je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou.

Regulace otáček

se provádí elektronickými regulátory otáček změnou napětí.

Montáž

se provádí na stěnu zásadně s osou horizontálně s ohledem na životnost ložisek.

Varianty

• S – základní provedení
• P – provedení s tahovým vypínačem
• T – provedení obsahující vestavěný elektronický časovač, nastavitelný v rozmezí 1 až 20 minut
• PT – provedení s tahovým vypínačem obsahující vestavěný elektronický časovač, nastavitelný v rozmezí 1 až 20 minut

Pokyny

Ventilátory jsou vhodné pro relativně delší vzduchovody s větší tlakovou ztrátou.
